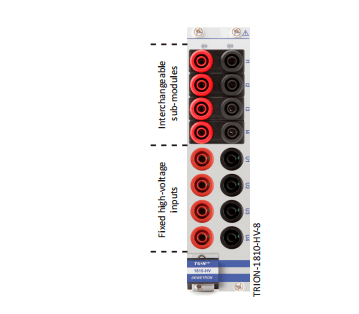

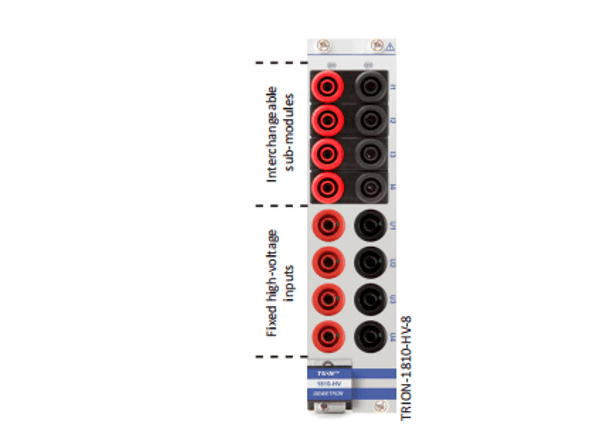

德维创DEWETRON百瑞彩票高压信号输入板卡模块TRION-1810-HV-8

产品特点：

百瑞彩票隔离的TRION模块用于高压输入

百瑞彩票通道:多达8个电压通道

百瑞彩票- 4个永久安装的高压通道

百瑞彩票- 4个可互换的子模块

采样:高达1MS/秒

分辨率:24位

输入类型

百瑞彩票—固定安装通道:1000v

百瑞彩票-可互换子模块:5v, 600v

产品参数：

TRION-1810-HV-8技术细节
输入通道	Up to8(high)voltage channels with interchangeable inserts
采样率	Up to1MS/s
分辨率	24-bit
通道间延迟	<250ns(0.1°@1kHz,0.005°@50Hz)
主板间延迟 - 相同主板 - 不同主板	<250ns(0.1°@1kHz,0.005°@50Hz) ±1 sample or0.2°@1kHz(whichever is higher)
低通滤波(-3 dB,digital and analog combined) - Filter order and characteristics	100 Hz to 300 kHz freely programmable or OFF 2nd,4th,6th, 8th Bessel or Butterworth
滤波延迟补偿	Up to 15 μs the group delay of the selected filter will be automati- cally compensated. This works for: - 2nd orderfilter 15 kHz to 300kHz - 4th order filter 30 kHz to 300 kHz - 6th orderfilter 60kHz to 300 kHz
板载缓存	512 MB
功耗	Typ.12.5 W,max.14 W

固定高压输入通道技术细节
输入量程	1000V(±2000V₀A)CF=2
分辨率	18-bit
精度 - DC - 0.5 Hz to 1kHz - 1kHzto 5 kHz - 5 kHzto 10 kHz - 10kHz to 50 kHz - 50kHz to 300 kHz	±0.02 % of reading±0.02 % of range ±0.03 % of reading ±0.15 % of reading ±0.35 % of reading ±0.6 % of reading ±(0.02 %* f)of reading f:frequency in kHz
幅值增益	20 ppm/°℃
置零偏移	5 mV/°℃
典型谐波THD	-95 dB
CMRR共模抑制	>85dB@50Hz;>60dB@1kHz;>40 dB @ 100 kHz
带宽	5 MHz
电压对地电气安全等级 EN 61010-2-30	600V CATIV/1000V CATII
共模电压	1000 VMS
绝缘电压	3750 Vws(1 min), 35 kV/us transient immunity
过压保护	4250Vkor 3000 Vws(1 min)
输入阻抗	5 MQ; 2 pF
对地绝缘电阻	100 GΩ;2.5 pF
接口	Safety banana sockets
采样	SNR	SFDR4)	ENOB5)	Noisep
采样	[dB]	[dB]	[Bit]	[mV]
0.1 kS/s	126	144	20.6	2.6
1kS/s	123	140	20.1	4.5
10 kS/s	118	137	19.3	9.5
100 kS/s	110	134	18.0	27.2
1000 kS/s	100	134	16.3	92.5
