随着新型TRION3-24xx-ACC和TRION3-24xx-LV模块的推出，德维创DEWETRON进一步扩展了其TRION3产品组合，新增了两个功能强大的模块系列，专门用于隔离式IEPE和低电压测量。这两款全新的LV和IEPE模块引入了增强的滤波功能、更低的噪声底限以及更高的灵活性，同时保持与所有DEWE3机箱的完全兼容性。

即插即测的便捷体验

只需将模块插入DEWE3系统，系统便会自动检测并完成配置。这种即插即测的概念使用户能够快速调整测量设置、轻松更换模块，并无需复杂操作即可扩展测量系统。

核心硬件规格

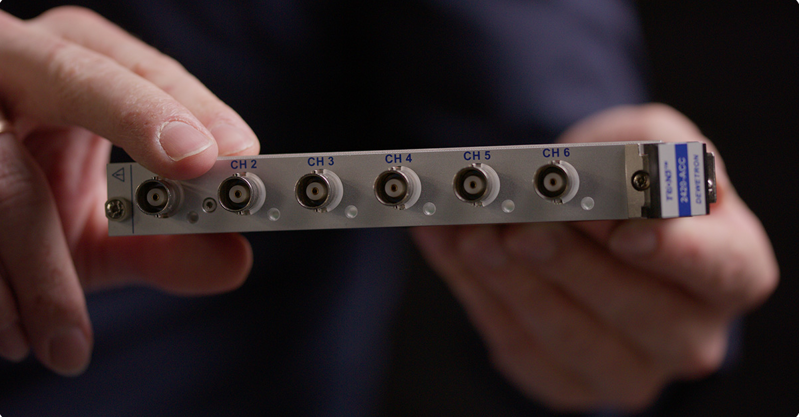

TRION3-24xx-ACC和TRION3-24xx-LV模块均配备六个完全隔离的模拟输入通道，采用BNC连接器。每个通道都配备了独立的24位ADC，确保所有输入实现真正的同时、同步采样。每通道高达2 MS/s的采样率百瑞彩票使这些模块非常适合动态和高频信号的采集。

除了标准的模拟输入功能外，每个模块的第1通道均可选配为计数器输入。这种计数器模式支持脉冲计数、频率测量和周期测量，使模块不仅适用于模拟信号采集，也适用于涉及脉冲信号的场景。

精密的信号链架构

TRION3-24xx-ACC/LV模块围绕精密的信号链架构构建，将高级滤波与低延迟模数转换相结合，从而在宽带宽百瑞彩票范围内实现了极低的噪声性能和出色的精度。

百瑞彩票每个通道的核心是一个专用的24位、2 MS/s低延迟SAR ADC，支持高达1 MHz的信号带宽，同时保持低于-160 dB的极低噪声底限。

先进的滤波技术

百瑞彩票为确保最大的信号完整性，TRION3-24xx-ACC/LV模块采用了模拟和数字滤波级的组合。首先，在模数转换之前应用可编程模拟滤波器，该级直接在模拟前端减少混叠分量，并保护ADC免受不需要的高频信号内容的影响。

百瑞彩票数字化后，模块提供可选的高级抗混叠滤波器。这种数字FIR滤波器比前几代产品使用的滤波器陡峭约四倍。滤波器的通带在所选采样率的0.4倍处结束，确保在奈奎斯特频率处达到90 dB的衰减，从而在不影响可用带宽的情况下出色地抑制混叠伪影。

除了基于FIR的AAF，用户还可以激活可选的可编程IIR低通滤波器。该滤波器可配置为贝塞尔或巴特沃斯特性，最高可达10阶，使用户能够根据应用需求优化相位线性度或幅度响应。

集成的传感器故障检测

新模块还集成了自动传感器故障检测功能，以确保可靠运行和即时状态可见性。每个输入通道都配有专用的LED指示灯，反映所连接传感器或输入信号的当前状态。这种即时视觉反馈简化了设置和操作期间的故障排除，并允许在硬件层面进行快速诊断。除了硬件指示外，传感器状态也作为专用状态通道在OXYGEN软件中百瑞彩票提供，可以使用软件内的各种仪器进行记录、监控或可视化。

内置自测试功能

与其他TRION3模拟模块一样，TRION3-24xx系列包含全面的内置自测试例程，旨在验证电路板的完整功能。自测试对所有通道执行高级模拟精度验证。每个输入通道使用集成的、高精度内部DC参考源来验证每个ADC量程。在此过程中，增益和偏移值会根据规格限值进行检查以确保合规。这种自动化程序允许在没有外部校准设备的情况下快速验证模块，对于质量保证流程、关键测量前的系统验证以及定期维护检查特别有价值。

应用领域差异

百瑞彩票TRION3-24xx-ACC和TRION3-24xx-LV模块基于相同的系统架构，包括ADC性能、滤波概念、隔离等。区别在于针对应用领域的优化：

• TRION3-24xx-ACC：专为IEPE加速度计和麦克风等传感器设计，提供集成的IEPE激励电流源和AC耦合。

• TRION3-24xx-LV：针对通用低电压测量进行优化，提供DC耦合和可切换的输入阻抗。

性能配置与扩展

两款模块均提供多种性能配置以满足广泛的测量需求。两个版本均可选择每通道最大采样率为200 kS/s（TRION3-2402-ACC/LV）或高达2 MS/s（TRION3-2420-ACC/LV）。

对于需要信号生成或闭环测试的应用，2 MS/s变体可以通过TRION3-AOUT扩展进行扩展。相应的版本（TRION3-2420-LV-AOUT-6-BNC和TRION3-2420-ACC-AOUT-6-BNC）直接集成了八个完全隔离的模拟输出通道，支持±10 V或±30 mA的信号范围。

兼容性

百瑞彩票高速DEWE3系统同时支持TRION3和TRION模块，而DEWE2系统仅支持TRION模块。

总结

通过TRION3-24xx-ACC/LV系列，DEWETRON扩展了其TRION3产品组合，新增了两个用于隔离IEPE和低电压数据采集的高性能模块。该系列具备六个完全隔离的通道、每输入专用的24位ADC、高达2 MS/s的采样率以及低于-160 dB的噪声底限，提供了出色的精度和动态性能。集成的传感器故障检测、内置自测试功能以及与所有DEWE3机箱的完全兼容性确保了最大的可靠性和灵活性。得益于不同的变体和可选的TRION3-AOUT扩展，用户可以构建一个完美适应其测量环境的定制化混合输入输出系统。
