许多物理现象，如振动、声学或电信号，本质上都是基于频率的。在测量此类事件时，原始数据不仅包含主信号，还包含诸如噪声源、共振和谐波等附加信息。这些特征在纯粹的时域表示中通常难以识别，但通过频率分析则相对容易检测。

在这篇博客文章中，我们将详细探讨频率分析的基础知识、常用方法、典型用例以及德维创的测量软件OXYGEN如何支持频域评估。

什么是频率分析？

百瑞彩票为了更好地回答这个问题，让我们先退一步看。在信号处理中，连续信号不仅可以在时域中分析，通常也会在频域中分析。时域数据显示信号如何随时间变化，而频率分析则揭示了信号中存在哪些频率成分以及这些成分对整体信号的贡献强度。为了全面理解被测信号，应在时域和频域两方面对信号进行检查。

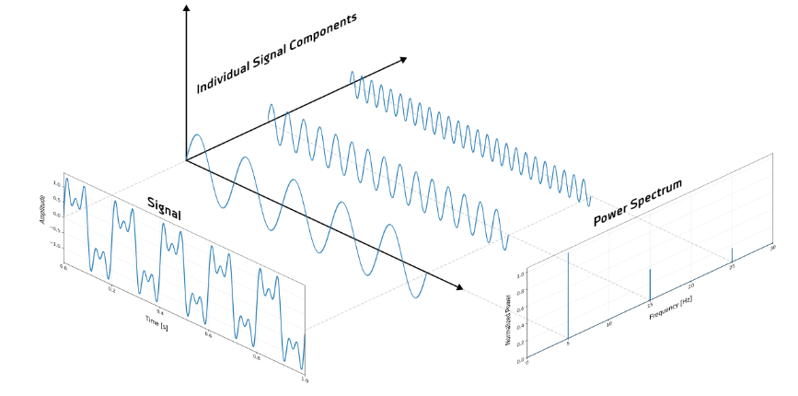

百瑞彩票图1：在时域中显示的信号（左图），分解为其各个分量（中图），并在频域中可视化（右图）

那么，这在实践中意味着什么？简而言之，频率分析将复杂信号分解为其基本频率分量。它不再关注信号随时间的变化行为，而是聚焦于信号的频率内容。这种方法使得识别周期性行为、主导频率、谐波、共振以及其他信号特征成为可能，这些特征在原始时域数据中常常是隐藏的。

频率分析是如何工作的？

可以使用各种数学技术来分析信号的频率内容。方法的选择在很大程度上取决于应用以及需要提取的信息类型。有些分析侧重于识别主导频率，有些则侧重于跟踪频率内容如何随时间或在变化的操作条件下发生变化。迄今为止，频率分析中最常见和最基础的工具是傅里叶变换及其实际实现——快速傅里叶变换（FFT）。

什么是快速傅里叶变换（FFT）？

快速傅里叶变换（FFT）是一种数学变换，可将时域信号转换为其频域表示。它不再显示信号如何随时间演变，而是揭示存在哪些频率及其强度。

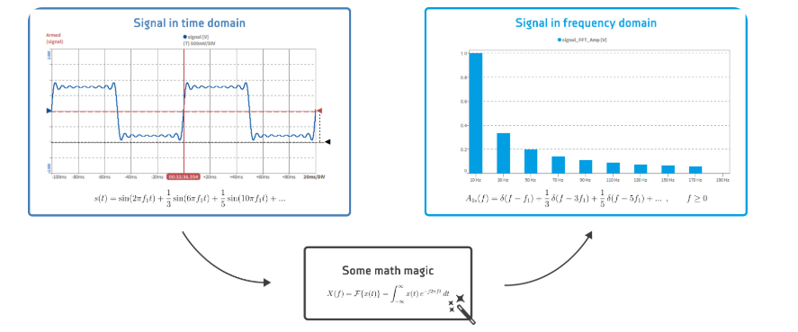

图2：左图：由多个正弦波分量组成的矩形信号；中图：从时域到频域的傅里叶变换；右图：得到的单边频谱，仅显示正频率

FFT是一种高效的算法，即使对于大型数据集也能快速执行这种变换。结果通常显示为幅度谱或功率谱。

典型的数学工具和分析方法有哪些？

百瑞彩票许多先进的频率分析方法建立在FFT的基础上，并结合了额外的数学处理以提取更详细的见解。常见的例子包括：

• 幅度谱和功率谱百瑞彩票：显示不同频率对信号的贡献强度，使主导频率和谐波易于识别。




• 谱图：可视化频率内容如何随时间变化，将时间和频率信息结合在一个视图中。




• 阶次和谐波分析百瑞彩票：分析与转速或基频相关的频率分量，常用于旋转机械和电力系统。




• 频域滤波：隔离或抑制特定频率范围，以关注相关信号分量或减少不必要的噪声。




• 加窗和平均技术：通过减少噪声和最小化频率分析中的频谱泄漏，提高频谱精度和稳定性。




频率分析在何处使用？为何使用？

频率分析在动态、振荡或周期性行为起作用的任何地方都至关重要。其揭示时域中隐藏信息的能力并不局限于特定行业或用例，它是跨越多领域的通用工具。以下是一些不同行业的基本示例：

• 汽车与交通：发动机、传动系统和电动机的NVH（噪声、振动与声振粗糙度）分析；识别与阶次相关的效应和共振。




• 航空航天与结构测试：模态分析和共振检测；结构振动和疲劳分析。




• 电力与能源百瑞彩票：电网中的谐波分析；扰动和电能质量问题的检测。




• 制造与状态监测百瑞彩票：轴承或齿轮箱故障的早期检测；基于频率的机械设备健康监测。




• 声学与噪声分析：识别主要噪声源；评估频率加权声级。




• 科学研究：




• 天体物理学百瑞彩票：分析恒星振荡和来自天体的周期性信号。




• 地震学百瑞彩票：检测地震波和研究地下结构。




• 医学：分析心电图和脑电图信号以识别心脏或神经模式；评估超声信号和生理节律。




• 通信：分析调制方案和信号带宽百瑞彩票；检测干扰、噪声和频谱拥塞。




如何在德维创OXYGEN中进行频率分析？

由于信号采集、处理和分析是德维创的核心业务，德维创的内部测量软件OXYGEN自然提供了一套全面的频率分析工具。

这些工具范围从直观的可视化和分析仪器——如频谱分析仪和谱图——到用于隔离相关频率范围或抑制不需要的信号分量的灵活滤波选项。OXYGEN还提供各种分析工具，包括FFT、短时傅里叶变换和CPB分析，以及更高级的方法，如模态测试、阶次分析、声级分析等。
